PREZENTARE GENERALĂ A PRODUSULUI

HA-003-Fs

Această serie de conectori prezintă un design compact, cu trei-conductori, cu operare-liberă de instrumente, plug-and-play. Acesta integrează patru module de contact (trei putere, o masă) într-o amprentă simplificată, oferind flexibilitate superioară de instalare și compatibilitate deplină cu seria Han 3A pentru diverse aplicații industriale.

Caracteristici tehnice

Specificații

DIN EN 60 664/DIN EN 61 984

Numărul de contacte

Curent nominal

10A

Tensiune nominală a conductorului-masă

230V

Conductor de tensiune nominală-conductor

400V

Tensiune nominală de impuls

4kV

Gradul de poluare

Tensiune nominală conform UL Csa

600V

Rezistenta de izolare

Mai mare sau egal cu 10¹⁰Ω

Material

Policarbonat

Temperatura limitatoare

-40 de grade ...+125 de grade

Inflamabilitate Conform UL94

Cicluri de împerechere-mecanice de funcționare

Mai mare sau egal cu 500

Contacte

Aliaj de cupru

Material

Placat cu argint dur

Rezistența de contact

Mai mic sau egal cu 1mΩ

Ecartament de sârmă

0.14-2,5 mm²

AWG

26-14

Cuplul de strângere

0,25 Nm

test profesional

HAOKE are dispozitive avansate pentru producția și testarea-conectoarelor grele. Aceste dispozitive au acoperit întregul ciclu de viață, de la performanța materialului la siguranța electrică, rezistența mecanică și adaptabilitatea la mediu, construind o linie de apărare științifică pentru calitatea produsului.

PERFORMANȚĂ ELECTRICĂ

Imaginea din stânga arată capacitatea de transport curent a seriei HA-003. În aceleași condiții, HA-003 gestionează curenți mai mari în siguranță. Temperaturile mai ridicate reduc curentul său de funcționare, în timp ce firele mai groase măresc capacitatea.

produse conexe

Acest conector tată cu 3 pini este proiectat să se împerecheze cu omologul său feminin corespunzător. După cum este ilustrat, conectorul tată are un inel de etanșare inferior, oferind o distincție vizuală clară față de versiunea feminină.

Cum se instalează?>>

Echipamente de testare

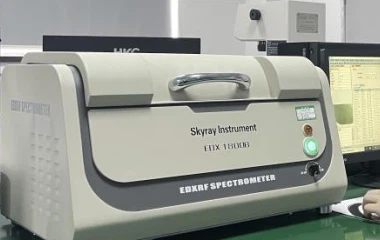

Instrument Skyray

Skyray Instrument este specializată în instrumente analitice avansate, asigurând rezultate precise și fiabile pentru diverse aplicații industriale.

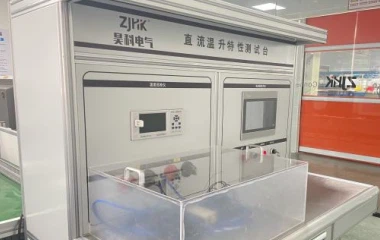

pat de testare a temperaturii

O platformă specializată pentru controlul precis al temperaturii și măsurarea stabilității în timpul testării produsului.

Scenarii de aplicare

utilaje de constructii

Tendința către mașini de construcții inteligente și electrice stimulează inovația în ceea ce privește conectorii de sarcină grea-. Pentru a satisface cerințele ridicate de-putere ale electrificării, acești conectori evoluează pentru a oferi valori nominale de curent mai ridicate și performanțe superioare de izolație, care sunt esențiale pentru interconexiunile bateriei, motorului și sistemelor de control.

CE NE FACE DIFERITI?

DESPRE HAOKE ELECTRIC

ZJHK este un producător specializat de conectori industriali pentru sarcini grele-, care oferă servicii integrate de la cercetare și dezvoltare până la post{1}}vânzare. Cu un capital social de 10 milioane RMB, oferim un portofoliu divers, inclusiv serii HA, HE, HK și HQ. Produsele noastre, cunoscute pentru fiabilitate și aplicabilitate largă, servesc industrii precum automatizarea industrială, transportul feroviar și fabricarea de echipamente.
