Descriere
Parametrii tehnici
Descrierea produselor

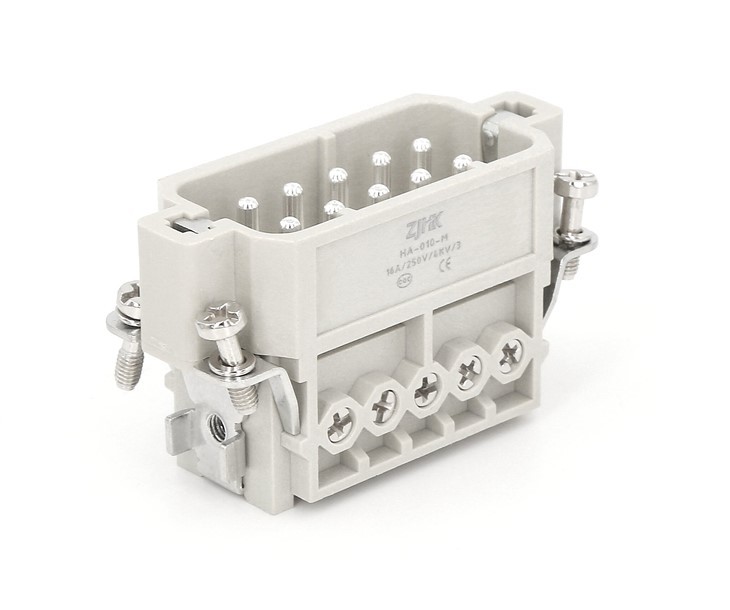

HA-010-M
Hotele din seria HA-010 au un design compact, cu 10 fire strâns aranjate și împământare montată lateral-. După cum se arată în imaginea din stânga, cei 10 pini placați cu argint din interiorul acestei serii de produse sunt folosiți pentru conducerea electricității.
Oferim opțiuni fără marcă și fără etichetă-pentru a asigura compatibilitatea cu majoritatea mărcilor importante de conectori. Această soluție de-economisire a spațiului îmbunătățește semnificativ utilizarea spațiului, asigurând în același timp funcționarea stabilă a echipamentului.
specificație tehnică
Specificații
DIN EN 60 664/DIN EN 61 984
Numărul de contacte
10
Curent nominal
16A
Tensiune nominală
250V
Tensiune nominală de impuls
4kV
Gradul de poluare
3
Gradul de poluare2 De asemenea
16A 230/400V 4kV 2
Tensiune nominală conform UL Csa
600V
Rezistenta de izolare
Mai mare sau egal cu 1010Ω
Material
Policarbonat
Temperatura limitatoare
-40 de grade ...+125 de grade
Inflamabilitate Conform UL94
V0
Cicluri de împerechere-mecanice de funcționare
Mai mare sau egal cu 500
Contacte
Material
Aliaj de cupru
Suprafaţă
Argint dur-/Aur-durPlacat
Rezistența de contact
Mai mic sau egal cu 1mΩ
Terminal cu șurub
Ecartament de sârmă
1.0-2,5 mm²
AWG
18-14
Cuplul de strângere
0,5 Nm
proces productiv
Inserțiile noastre de precizie sunt fabricate printr-un sistem de producție complet automatizat, cu un proces simplificat de asamblare în trei-etape: (1) Introducere știfturi de miez - utilizând poziționarea robotizată de-înaltă precizie pentru a instala știfturi conductoare cu o precizie de ± 0,01 mm; (2) Ansamblu de conexiune a firelor - care utilizează o matrice cu șuruburi-duble pentru conexiuni electrice sigure;(3) Încapsularea carcasei - care implementează fixare controlată de cuplu-pentru lipirea structurală a componentelor. Acest proces automatizat asigură calitate constantă și precizie în fiecare unitate produsă.
aplicații pe scară largă
În calitate de jucător cheie în conectorii pentru sarcini grele, HAOKE ELECTRIC oferă soluții fiabile pentru energia eoliană, automatizarea industrială, mașini de construcții și robotică. Conectorii noștri asigură o performanță stabilă în condiții extreme-temperaturi ridicate, vibrații, praf și umiditate-, sporind eficiența turbinelor eoliene, matrițe cu canal cald, echipamente grele și sisteme automate.
Cu configurații-standard din industrie, acceptăm transmisia de semnal de-curentă și precizie ridicată, ajutând clienții să îmbunătățească fiabilitatea, reducând în același timp costurile ciclului de viață în aplicațiile critice.
CAPACITATE DE PORTARE CURENTA
Tabelul din dreapta arată variația curentului de funcționare al HA-010 cu temperatura ambiantă
CURENTUL DE OPERARE
Imaginea din dreapta ilustrează specificațiile de evaluare curente ale seriei noastre HA-010-M. În comparație cu modele comparabile, HA-010-M prezintă valori nominale de curent mai conservatoare în condiții de funcționare echivalente.
PERSPECTIVE MULTIPLE ALE SERIA HA-010-M
Echipament profesional de testare
Unitatea noastră este echipată cu echipamente cuprinzătoare de testare care îndeplinesc standardele internaționale. Avem instrumente specializate, inclusiv teste de fum, camere climatice programabile, teste de rezistență la UV și teste de forță de inserție/extracție. De exemplu, efectuăm teste de pulverizare cu sare de 24 de ore pe componente standard de fier pentru a verifica durabilitatea acestora în condiții umede.
Echipamentele de testare cuprinzătoare respectă standardele internaționale.
Testele de pulverizare cu sare de 24 de ore verifică durabilitatea fierului.
EDXRF detectează metalele grele pentru conformitatea cu mediul.
Testele de sarcină stabilesc limitele sigure de intensitate a conductorului.
Spectrometru cu fluorescență cu raze X-dispersive de energie
Spectrometrul EDXRF este utilizat pe scară largă pentru testarea protecției mediului, analiza materialelor componentelor din plastic și măsurarea conținutului de cupru/rugină. În aplicațiile de mediu, permite detectarea rapidă și precisă a metalelor grele (de exemplu, plumb, cadmiu, mercur) în sol, apă și poluanți din aer, asigurând monitorizarea eficientă a mediului și conformitatea cu reglementările de siguranță.
Test de creștere a temperaturii DC
Acest test monitorizează temperatura conductorului sub sarcină pentru a determina capacitatea de curent sigură. Pe măsură ce curentul crește, încălzirea rezistivă provoacă creșterea temperaturii, reducând ampacitatea. Evaluarea ia în considerare dimensiunea conductorului, condițiile ambientale și proprietățile termice pentru a stabili limite de funcționare sigure și pentru a preveni supraîncălzirea în sistemele electrice.
