Descriere

Parametrii tehnici

Descrierea produselor

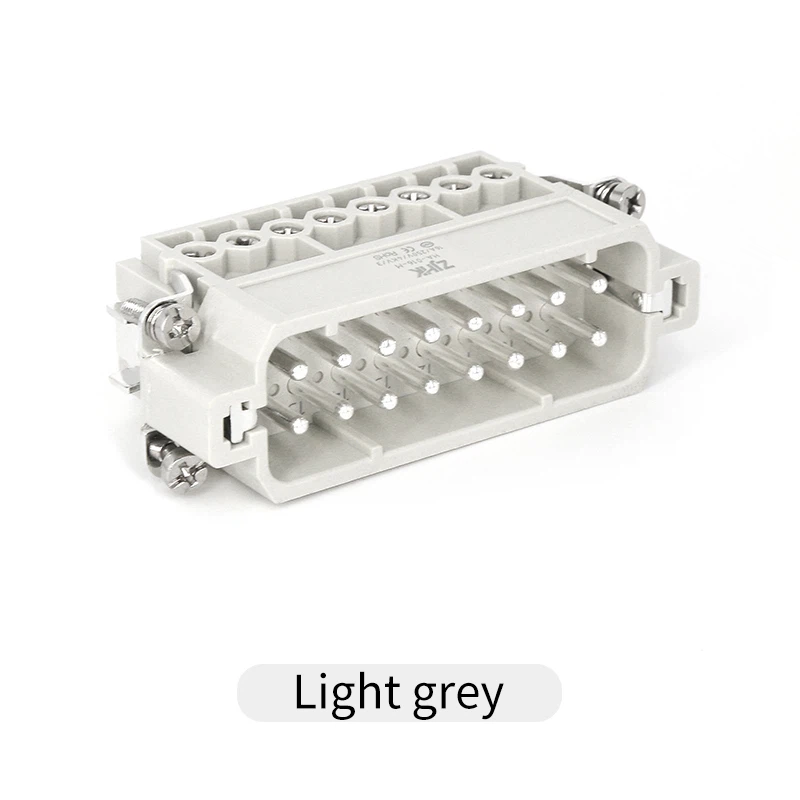

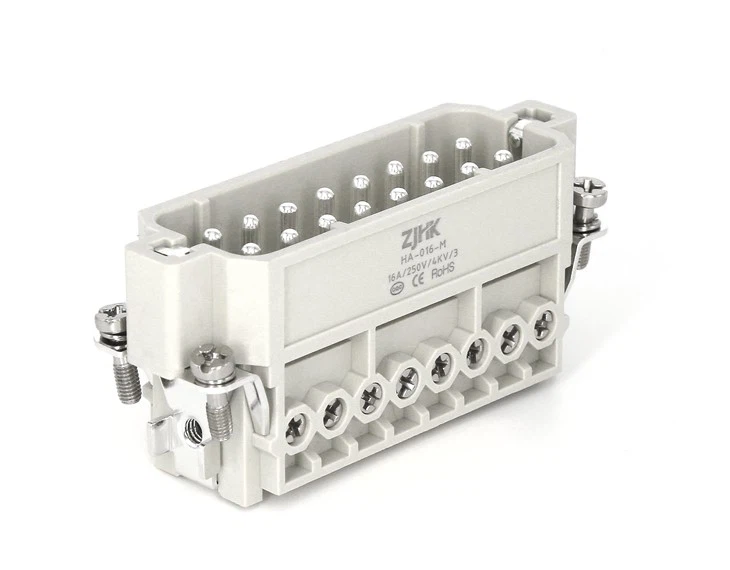

HA-016-M

Seria HA-016 are un design care economisește spațiu-cu 16 contacte bine aranjate și împământare montată lateral-. După cum se arată în ilustrația din stânga, acești conectori utilizează pini placați cu argint pentru o conductivitate optimă.

Disponibilă în versiuni fără marcă pentru o compatibilitate largă, această soluție compactă maximizează eficiența spațiului fără a compromite fiabilitatea operațională.

specificația tehnică

Specificații

DIN EN 60 664/DIN EN 61 984

Numărul de contacte

Curent nominal

16A

Tensiune nominală

250V

Tensiune nominală de impuls

4kV

Gradul de poluare

Gradul de poluare2 De asemenea

16A 230/400V 4kV 2

Tensiune nominală conform UL Csa

600V

Rezistenta de izolare

Mai mare sau egal cu 10¹⁰Ω

Material

Policarbonat

Temperatura limitatoare

-40 de grade ...+125 de grade

Inflamabilitate Conform UL94

Cicluri de împerechere-mecanice de funcționare

Mai mare sau egal cu 500

Contacte

Material

Aliaj de cupru

Suprafaţă

Placat cu -argint/dur-aur

Rezistența de contact

Mai mic sau egal cu 1mΩ

Terminal cu șurub

Ecartament de sârmă

1,0-2,5 mm²

AWG

18-14

Cuplul de strângere

0,5 Nm

DOMENIILE DE APLICARE

Produsele noastre sunt utilizate pe scară largă într-o varietate de aplicații industriale, inclusiv canale calde de precizie, roboți automatizați și utilaje de construcții grele-. Datorită designului extrem de compact al cipurilor din seria HA, transmisia eficientă a curentului și a semnalului poate fi realizată într-un spațiu semnificativ redus, îmbunătățind performanța în același timp optimizând integrarea sistemului.

AVANTAJELE PRODUSELOR NOASTRE

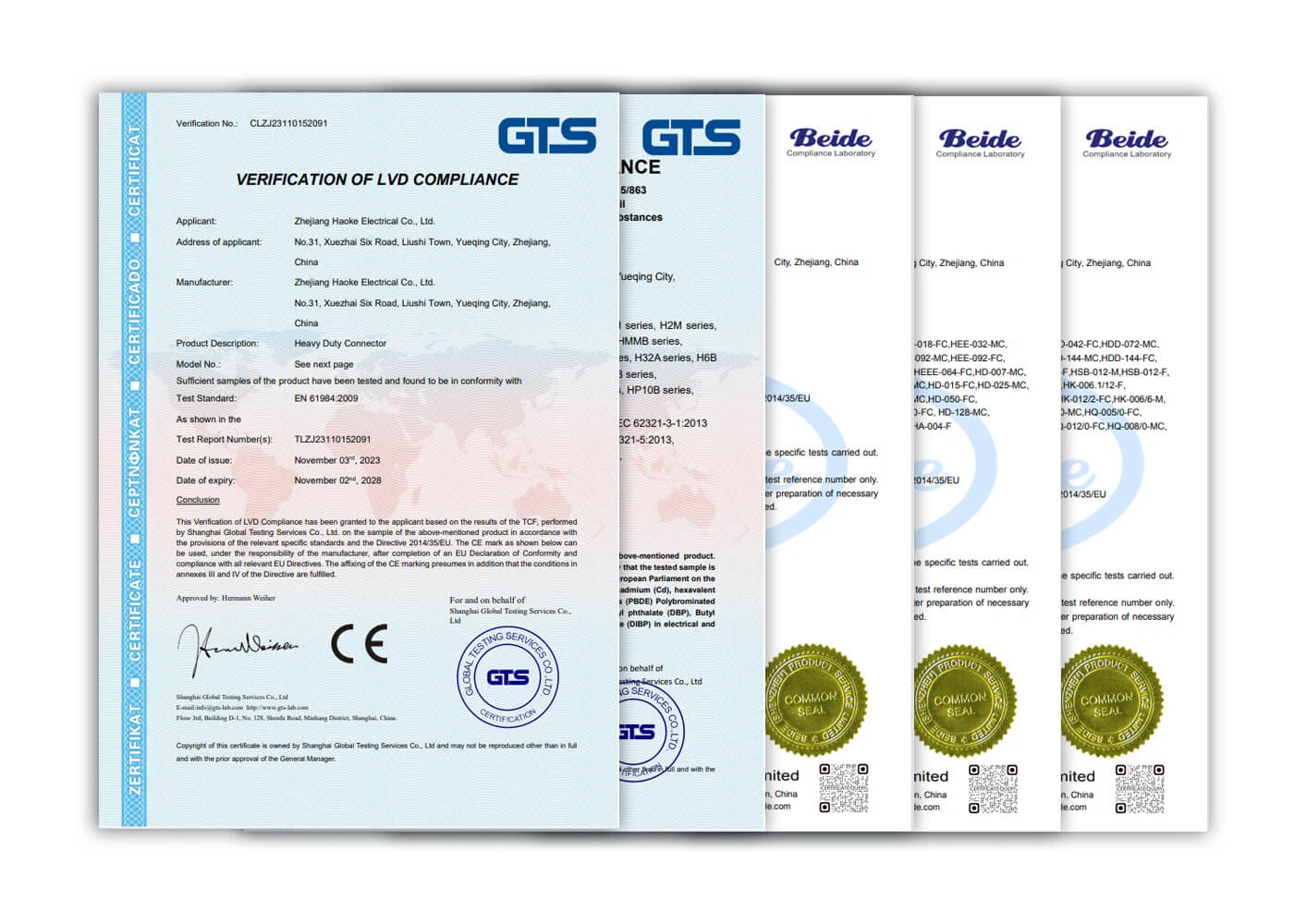

Produsele noastre sunt fabricate în conformitate cu specificațiile standard-industriei și, de asemenea, suntem specializați în soluții personalizate adaptate pentru a îndeplini cerințele specifice. Sunt proiectate pentru a fi compatibile cu o gamă largă de mărci de top de pe piață, inclusiv Harting, ILME, TE Connectivity și altele. În plus, produsele noastre au obținut certificări recunoscute internațional, cum ar fi UL, EAC, UKCA, RoHS și ISO 9001, asigurând calitate superioară și conformitate globală.

CAPACITATE DE PORTARE CURENTA

Tabelul din dreapta arată variația curentului de funcționare al HA-016 cu temperatura ambiantă

CURENTUL DE OPERARE

Imaginea din dreapta ilustrează specificațiile de evaluare curente ale seriei noastre HA-016-M. În comparație cu modele comparabile, HA-016-M prezintă valori nominale de curent mai conservatoare în condiții de funcționare echivalente.

O PERSPECTIVĂ CUPRINȚĂ A PRODUSELOR

materialul piesei din plastic

PC-ul de la SABIC oferă inserții de conector robuste,-rezistente la căldură (125 de grade) și ignifuge-(UL94 V-0) pentru aplicații industriale solicitante.

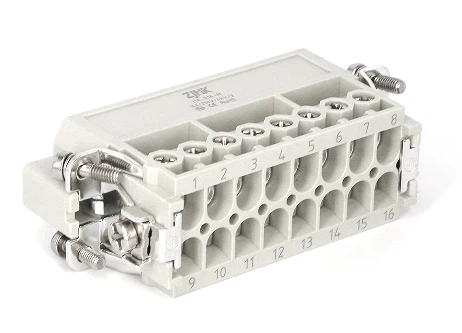

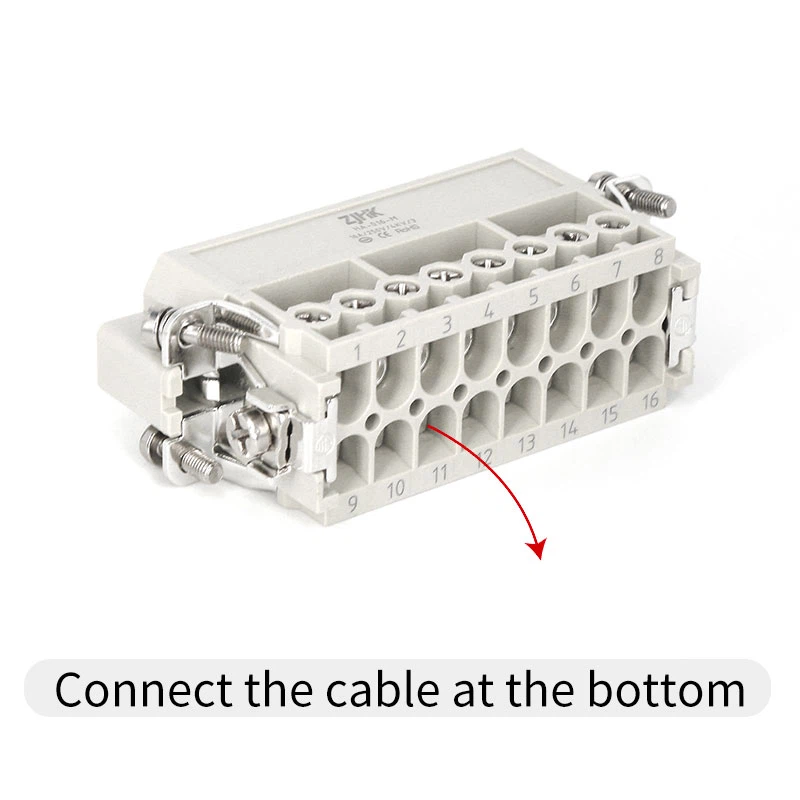

metodă convenabilă de cablare

Inserție cu borne șurub cu 16-pini, conectată de jos, permițând un cablaj de 1-2,5 milimetri pătrați.

vedere de sus

Privind în jos de sus, se poate observa întreaga imagine a produsului, care este în general gri deschis

un set de conector

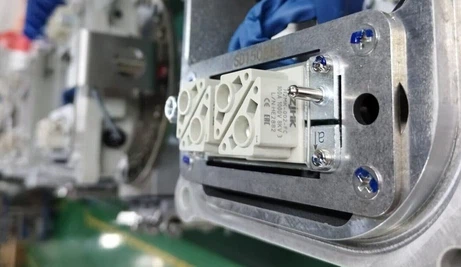

Cowers Commercial Cleaning Robot Landing Case: China Mobile Software Park

ECHIPAMENTE DE TESTARE

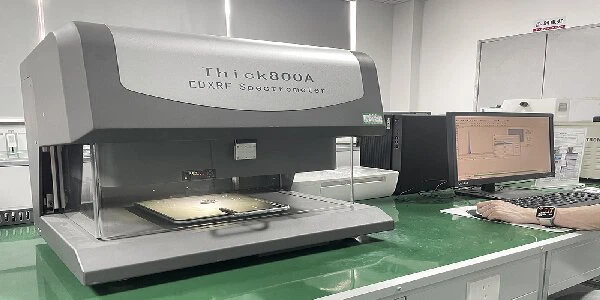

Spectrometru cu fluorescență cu raze X-dispersive de energie

EDXRF: Detectare instantanee de mai multe elemente-cu precizie de grad-de laborator

Spectrometrul EDXRF este un instrument analitic-de înaltă performanță, utilizat pe scară largă în monitorizarea mediului și controlul calității industrial. Cele trei aplicații principale ale sale includ:

Protecția mediului: detectarea rapidă a metalelor grele periculoase (Pb, Cd, Hg) în sol, apă și particule în aer pentru a asigura conformitatea cu reglementările de mediu

Analiza materialelor: testarea precisă a compoziției componentelor din plastic și a altor materiale

Testări industriale: Cuantificare precisă a conținutului de cupru și a produselor de coroziune din materialele industriale

Această tehnologie de testare ne-distructivă oferă rezultate rapide și fiabile, oferind suport critic pentru evaluarea mediului și caracterizarea materialelor.

Test de creștere a temperaturii

Test de-înaltă precizie pentru creșterea temperaturii DC: metode și aplicații

Această evaluare cuprinzătoare determină capacitatea de curent sigură a unui conductor prin analizarea creșterii temperaturii sub sarcină, luând în considerare proprietățile conductorului (dimensiune, material, caracteristici termice), condițiile de mediu (temperatura ambiantă, debitul de aer) și parametrii operaționali (mărimea/durata curentului).

Produsul este supus unei validări riguroase, inclusiv cicluri termice (-40 de grade până la +125 grade), rezistență la coroziune (spray de sare/umiditate), stres mecanic (vibrații/impact) și teste de performanță dielectrică pentru a asigura funcționarea fiabilă în medii dure și conformitatea cu IEC 60512 și MIL-STD-810, prevenind în cele din urmă eșecurile științifice, prevenind în cele din urmă eșecurile științifice. ratinguri de putere validate pentru aplicații electrice critice.

SCENARIILE DE APLICARE

Produsele noastre sunt utilizate pe scară largă în diverse industrii, cum ar fi canal cald, transport, mașini textile, energie eoliană.

Mașină de turnat

industria canalelor calde

Conectorul pentru sarcini grele, proiectat pentru o fiabilitate ridicată, acceptă matrițe cu canal cald și echipamente de extrudare (standard cu 16/24-pini), excelând în aplicații cu temperatură înaltă, cu curent ridicat.

trăsura

transport feroviar

Oferă module plug-and-play pentru alimentare, control și alte subsisteme, plus conexiuni extrem de fiabile pentru sistemele de tracțiune și semnal, îndeplinind cerințele extreme ale mediului.

Mașini de imprimat

utilaje textile

Conectorii grei-asigură o transmisie fiabilă a energiei/semnalului în industria textilă/tipografică, având o capacitate de curent-înaltă, protecție IP68 și rezistență la vibrații pentru a reduce timpul de nefuncționare în medii dure.

Lama rotorului

generarea energiei eoliene

HAOKE ELECTRIC furnizează conectori de înaltă{0}}performanță{1}}pentru sarcini grele pentru energia eoliană, sporind fiabilitatea și reducând costurile ciclului de viață în sistemele de energie curată.

CAPACITATE MULTI-MEDIU

Aplicația în cabinet

vezi mai multe

Seria modulară pentru transmisia semnalului

vezi mai multe

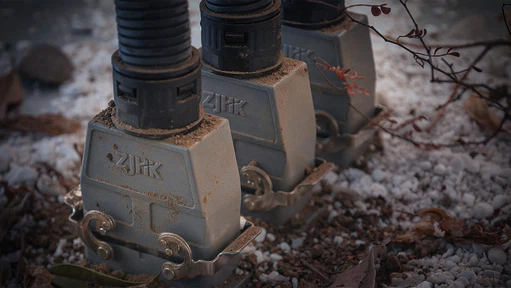

Conectori de înaltă{0}}protecție-potriviți pentru medii dure

vezi mai multe

DESPRE HAOKE ELECTRIC

HAOKE ELECTRIC Co., Ltd. este un producător profesionist de conectori-de înaltă calitate, axat pe crearea de produse fiabile și inovatoare. Avem o echipă de cercetare calificată și fabrici moderne, care oferă soluții personalizate de conectare electrică pentru diferite industrii.

Urmând principiul „a pune clienții pe primul loc și a crește împreună”, lucrăm cu companii globale de top și avem certificări internaționale precum UL, CQC, CE, UKCA și EAC. Produsele noastre sunt vândute în toată lumea, în special în Europa și America.

HAOKE ELECTRIC – Oferă tehnologie de conectare inteligentă pentru o varietate de industrii.
